技术参数

本产品使用5~12V/1.5A直流稳压电源供电
2)硬件接口:网络,ILDA,OUT，DMX,IN,DMX,SD OUT卡槽，电源口
3)显示按键 led屏，(2)注:旋转按下为确定)指示灯状态说明
绿灯电源和 SD卡状态灭: 没电源闪:没SD卡常亮:有SD卡黄灯网络状态灭:网络没连接闪:获取 ip 地址
常亮:连接 QS 或BEYOND橘红灯-DMX 或NET Art状态
灭:没检测到DMX 或 NET Art信号闪:检测到DMX信号
常亮:检测到NET Art 或sACN信号红灯 激光使用状态
灭:没有激光输出(和没连接QS 或BEYOND)

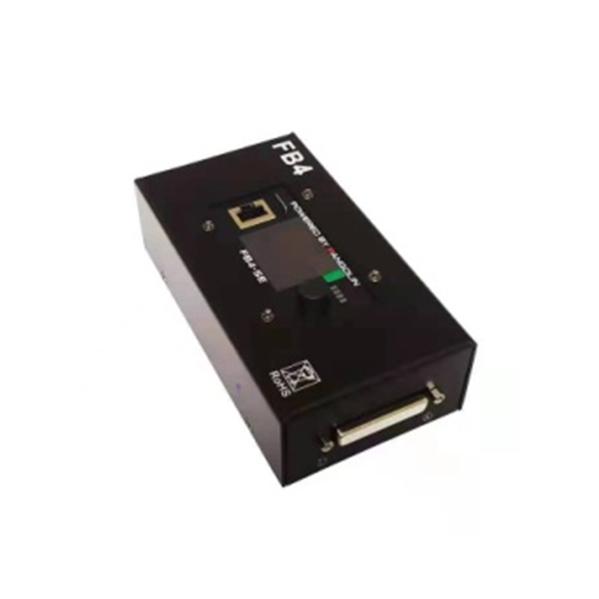

23 FB4进口版激光网络控制硬件特殊状态:闪:QS 或BEYOND 连接并给激光输出信号慢闪:QS 或BEYOND 连接，没有给激光输出信号4灯全闪:等待固件更新或SD卡没有更新固件，4灯全常亮:1进口版
正在进行固件更新连接方式:
1: QS 或 BEYOND 软件模式
此时控制器上的Operation Mode 子菜单BEYOND/QS 需要勾选再NetworkSetup(网络设置，网络设置默认为自动IP),之后电脑打开BEYOND/QS软件
不需要连接电脑时，可设置为自动播放自走模式:
1:0peration Mode 的子菜单下Autoplay勾选，即为自走模式，完成勾选后退出Operation Mode英文对照翻译:
Operation Mode(模式选择) BEYOND/QS(软件控制模式) ArtNET(artnet控制模式) Autoplay(自走模式)
Time Code(时间码)/DMX-512(DMX控制模式) Slave Mode(从机模式) Test Mode(测试模式)
Master settings(控制设置) Brightness(亮度)
Master Size (尺寸)
X Scale(X 比例)
YScale (Y 比例)
Invert X (X反向)
Invert Y (Y反向)
Swap XY (XY 互换)
ColorSetting (颜色设置)
Color Shift 7 (色移)
Red 100(红色)
Green100(绿色)
Blue  100(蓝色)
Deep blue 100(深蓝)
YelloW 100(黄色)
Cyan100 (青色)
Scan Guard (扫描防护)
Enable guard (使用防护)
Horizon level 51(水平范围)
Horizon angle 0(角度范围)
